Perforación y Voladura Cámara
– TunnelSAFE Perfil Plano
La cámara de refugio TunnelSAFE Perfil Plano está diseñada para las operaciones de perforación y voladura en construcción de túneles. Esta cámara de refugio portátil se puede posicionar y reubicar fácilmente, para proporcionar una solución de refugio seguro continua y adaptable durante toda la extensión del proyecto de tunelería.
La cámara de refugio TunnelSAFE Perfil Plano (SL) ofrece una solución ideal para construcciones con túneles secundarios y frentes de desarrollo con una única entrada, para estaciones de trenes subterráneos, plantas hidroeléctricas y otras redes de túneles complejas. La Perfil Plano presenta la estructura más estilizada de la línea, de aproximadamente 1,6 m de ancho, diseñada específicamente para responder a los espacios reducidos de la industria de la tunelería.
La cámara de refugio TunnelSAFE Perfil Plano de MineARC puede desarrollarse a medida para que se adapte a cualquier proyecto de tunelería y se puede construir conforme a la norma británica sobre requerimientos de seguridad para maquinaria de túneles (BS EN 16191:2014) o a las directrices para la provisión de cámaras de refugio para túneles en construcción de la ITA-AITES”.
La cámara de refugio TunnelSAFE Perfil Plano presenta una estructura muy estilizada, de apenas 1,6 m de ancho, que proporciona al mismo tiempo un espacio interno adecuado para albergar a distintas cantidades de ocupantes, de 12 a 24 personas. Sus dimensiones y la capacidad de personas se pueden diseñar a medida para responder a especificaciones propias del proyecto, sin afectar la seguridad ni su desempeño.
| Modelo | Número de ocupantes | Conforme a | Alto (m/pulg) | Ancho (m/pulg) | Largo (m/pulg) | Peso (kg) |
| TS-SL1-12-ELV-24-I | 12-Person | ITA | 2.00 | 1.60 | 6.30 | 5400 |
| TS-SL3-12-ELV-24-E | 12-Person | BS EN | 2.00 | 1.60 | 8.50 | 6300 |
| TS-SL2-16-ELV-24-I | 16-Person | ITA | 2.00 | 1.60 | 7.70 | 6050 |
| TS-SL5-16-ELV-24-E | 16-Person | BS EN | 2.00 | 1.60 | 10.50 | 6920 |
| TS-SL6-18-ELV-24-E | 18-Person | BS EN | 2.00 | 1.60 | 11.50 | 7100 |
| TS-SL4-20-ELV-24-I | 20-Person | BS EN | 2.00 | 1.60 | 9.00 | 6450 |
| TS-SL5-24-ELV-24-I | 24-Person | ITA | 2.21 | 2.25 | 10.50 | 6920 |
- Sistema ELV para depuración de CO y CO2 autoregenerativa
- Regulador de O2 medicinal y repuesto
- Sistema de optimización y control de aire comprimido (CAMS)
- Sistema de mantenimiento de presión positiva con referencia visual
- Avisos visuales y audibles en caso de interrupción de suministro neumático Sistema remoto de monitoreo y diagnóstico GuardIAN
- Monitoreo digital de gases Aura-FX
- Sistema de aire acondicionado y deshumidificador
- Construida en placa de acero de 5 mm con señalización reflectante
- Extintor de incendios de agua (opcional para órdenes fuera de Australia)
- Batería de respaldo SAI completa para 24h
- Asientos con diseño ergonómico
- Suministro eléctrico para radio
- Luces estroboscópicas externas; luz fluorescente interna.
- Dimensiones y configuraciones de transporte a medida
- Protección contra explosiones (construcción reforzada)
- Esclusa presurizada, con depuración completa
- Sistema de niebla para el control de temperatura externa
- Sistema SAI satélite
- Kit de primeros auxilios
- GuardIAN Refuge Chamber Monitoring
- Pantalla LCD para monitor interno
- Transformador reductor
- Corte de seguridad ante monóxido de carbono (COSOS en ingles)
- Monitoreo remoto por videocámara
- Depuradora MARCis intrínsecamente segura
- Sistema automático de descarga de oxígeno (AODS)
-
- TunnelSAFE Perfil Plano 12-Personas Cámara De Refugio TS-SL1-12-ELV-24
-
- TunnelSAFE Perfil Plano 16-Personas Cámara De Refugio TS-SL2-16-ELV-24
-
- TunnelSAFE Perfil Plano 18-Personas Cámara De Refugio TS-SL6-18-ELV-24
-
- TunnelSAFE Perfil Plano 20-Personas Cámara De Refugio TS-SL4-20-ELV-24
-
- TunnelSAFE Perfil Plano 24-Personas Cámara De Refugio TS-SL5-24-ELV-24

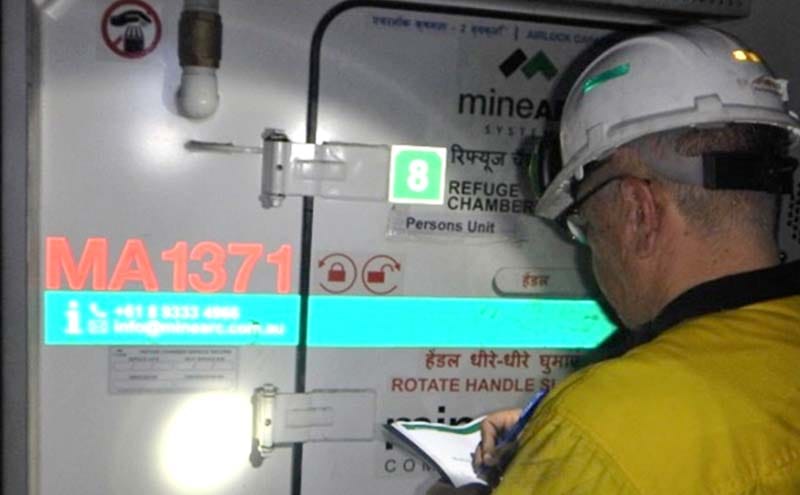

Perforación y Voladura Cámara – Frente
La “cara” de la cámara de refugio está diseñada principalmente para su fácil identificación y rápido acceso durante una emergencia.
La iluminación estroboscópica, la sirena de advertencia y la señalización reflectante alertan sobre la ubicación de la cámara, además las manijas giratorias en las puertas proporcionan un sistema simple y directo para acceder a la seguridad del interior.
Sirena de 112 dBA activada por movimiento para permitir la rápida localización de la cámara de refugio durante una emergencia.
Iluminación LED verde y roja de extra bajo voltaje para fácil identificación de la cámara de refugio durante una emergencia.
Ventana portal de 12 mm, conforme con la norma australiana 2208. Protección contra explosiones disponible a pedido.
La unidad de activación del sistema de seguridad de acceso presurizado (PPMS) está situada junto a la puerta en la parte exterior delantera del refugio, de manera que le permite al personal preparar la cámara para un acceso seguro con anterioridad.
Extintor de incendios solo para uso externo. Opcional para pedidos fuera de Australia (suministrados por separado como mercancías peligrosas).
Manta ignífuga con certificación BSI (AS / NZ S 3504) ubicada en el interior de la cámara.
Puerta de apertura exterior, con manijas giratorias de doble bloqueo. El sello probado al vacío mantiene una presión interna positiva.
La base patín permite una maniobrabilidad ágil; cuenta con agujeros para grúa horquilla de 250 x 100 mm, puntos de remolque montados en la parte trasera y delantera y bloques delanteros en placa de acero de 25 mm para empuje.
Señalización de seguridad y operacional con cinta adhesiva reflectante para alta visibilidad bajo tierra. Traducción a un segundo idioma disponible.
Pintura blanca de alta resistencia para visibilidad bajo tierra. Arenado a grano 2.5
Perforación y Voladura Cámara - Interior
En el interior de una cámara de refugio TunnelSAFE Perfil Plano se combinan una diversidad de sistemas esenciales para garantizar la supervivencia, a fin de crear y mantener un ambiente seguro para sus ocupantes. Incluye: suministros de aire (oxígeno) primario y secundario, sistemas de aire acondicionado, sistemas de presión positiva, sistemas eléctricos, detección de gases y un sistema de depuración química.
La TunnelSAFE Perfil Plano utiliza productos químicos activos y el sistema depurador de voltaje extra bajo (ELV) de MineARC para “eliminar” la acumulación dañina de CO2 (dióxido de carbono) y CO (monóxido de carbono) del aire dentro de la cámara de refugio.
El aire acondicionado es esencial para combatir los efectos potencialmente letales del estrés térmico provocado por la actividad metabólica de los ocupantes y por la temperatura ambiente.
Los procedimientos operacionales están colocados en las paredes de la cámara de refugio y también en manuales impresos. Estos procedimientos se pueden proveer traducidos a un segundo idioma.
Los cartuchos MARCISORB CO y MARCISORB CO2 de MineARC brindan una capacidad depuradora superior, son fáciles de cargar, de manipulación segura y se pueden almacenar durante períodos prolongados.
El sistema de gestión de aire comprimido MineARC (CAMS) es una unidad de gestión de aire dedicada diseñada específicamente para las cámaras de refugio de MineARC.
Monitoreo de gas en tiempo real con análisis en vivo e indicaciones de voz. Monitoree hasta 11 gases a la vez.
La interfaz del controlador digital es el centro operativo de la cámara de refugio. Desde aquí, todos los sistemas de energía, iluminación y fregado se pueden administrar con solo presionar un botón.La interfaz del controlador digital es el centro operativo de la cámara de refugio. Desde aquí, todos los sistemas de energía, iluminación y fregado se pueden administrar con solo presionar un botón.
Los asientos MineARC están diseñados ergonómicamente para brindar la comodidad adecuada durante el atrapamiento. Hecho de tela duradera y resistente, el asiento ofrece 500 mm de espacio por persona.Perforación y Voladura Cámara - Parte Trasera
En la parte posterior de la TunnelSAFE Perfil Plano un gabinete seguro aloja el sistema de batería de respaldo SAI (sistema de alimentación ininterrumpida). El SAI es un sistema a prueba de fallas que puede energizar los sistemas de soporte de vida internos de la cámara de refugio durante un mínimo de 24 horas, en caso de que se interrumpiera el suministro eléctrico de mina.
También en la parte posterior de la cámara se encuentra el sistema de optimización y control de aire comprimido (CAMS) que permite el ingreso regulado de aire comprimido a la cámara de refugio cuando la presión interna desciende por debajo de 200 Pa. Este proceso optimiza el uso del aire de mina y garantiza que no haya sobrepresurizaciones de la cámara de refugio. El monitor de toxicidad de gases del CAMS desvía automáticamente el aire comprimido, si los niveles de oxígeno en la línea son inferiores al valor determinado (18% de oxígeno en aire libre), es decir, cuando está contaminado. Además, la válvula incorporada de protección contra inundación cierra automáticamente el paso de aire comprimido para evitar los efectos sumamente dañinos y costosos que produciría el ingreso de agua en la cámara de refugio.
El sistema de gestión de aire comprimido MineARC (CAMS) es una unidad de gestión de aire dedicada diseñada específicamente para las cámaras de refugio de MineARC.
Caja de comunicaciones para puerto de comunicaciones internas a través de caja ‘J’ montada en la pared. La antena externa está instalada en la parte delantera de la cámara.
El aire acondicionado es vital para combatir los efectos potencialmente fatales del estrés por calor, causado por la actividad metabólica del ocupante, así como por el calor ambiental.
Fuente de alimentación de respaldo de emergencia de 36 horas, con más opciones disponibles por hasta 96 horas (POA).Tabla Comparativa
| Nombre | Capacidad * | Conforme a ITA/BS EN ** | Monitoreo de gases AURA-FX | CAMS | Plataforma tunelera | Móvil | Portátil | Batería de respaldo para 24 horas |
|---|---|---|---|---|---|---|---|---|
 |
8-20 | |||||||
 |
10-24 | |||||||
 |
10-24 | |||||||
 |
10-24 | |||||||
 |
12-24 | |||||||
 |
10-24 | |||||||
 |
12-24 |
- * Capacidad Todas las cámaras de refugio están construidas teniendo en mente determinada capacidad nominal de ocupantes. Los sistemas de soporte de vida están diseñados para salvaguardar de manera segura a esta cantidad de personas en el período de duración indicado.
- ** Conforme a ITA/BS EN Las cámaras de refugio TunnelSAFE de MineARC se pueden construir conforme a la norma británica sobre requerimientos de seguridad para maquinaria de túneles (BS EN 16191:2014) o a las directrices para la provisión de cámaras de refugio para túneles en construcción de la ITA-AITES”
